Проектирование автомобильных дорог: пошаговая схема без потерь
Проектирование дороги начинается с трёх опор: точных исходных данных, понятного техзадания и честной оценки рисков. Далее — трассирование с выверенной геометрией, конструкция покрытия с водоотводом и, наконец, стройорганизация и безопасность. Если пройти эти шаги последовательно, дорога выходит надёжной, управляемой по срокам и оправданной по бюджету.
Чтобы не терять нить, полезно держать под рукой один ориентир: Проектирование автомобильных дорог шаг за шагом. Ссылка ведёт к широкому контексту инфраструктурных проектов, где дорожная тема — лишь часть большой системы градостроительных решений.
Исходные данные и границы проекта: что собрать в самом начале
Для старта проектирования дороги собирают исходные данные: топографию, геологию, транспортный спрос, ограничения и коммуникации. Параллельно формируют границы работ и техническое задание с измеримыми критериями качества и сроков.

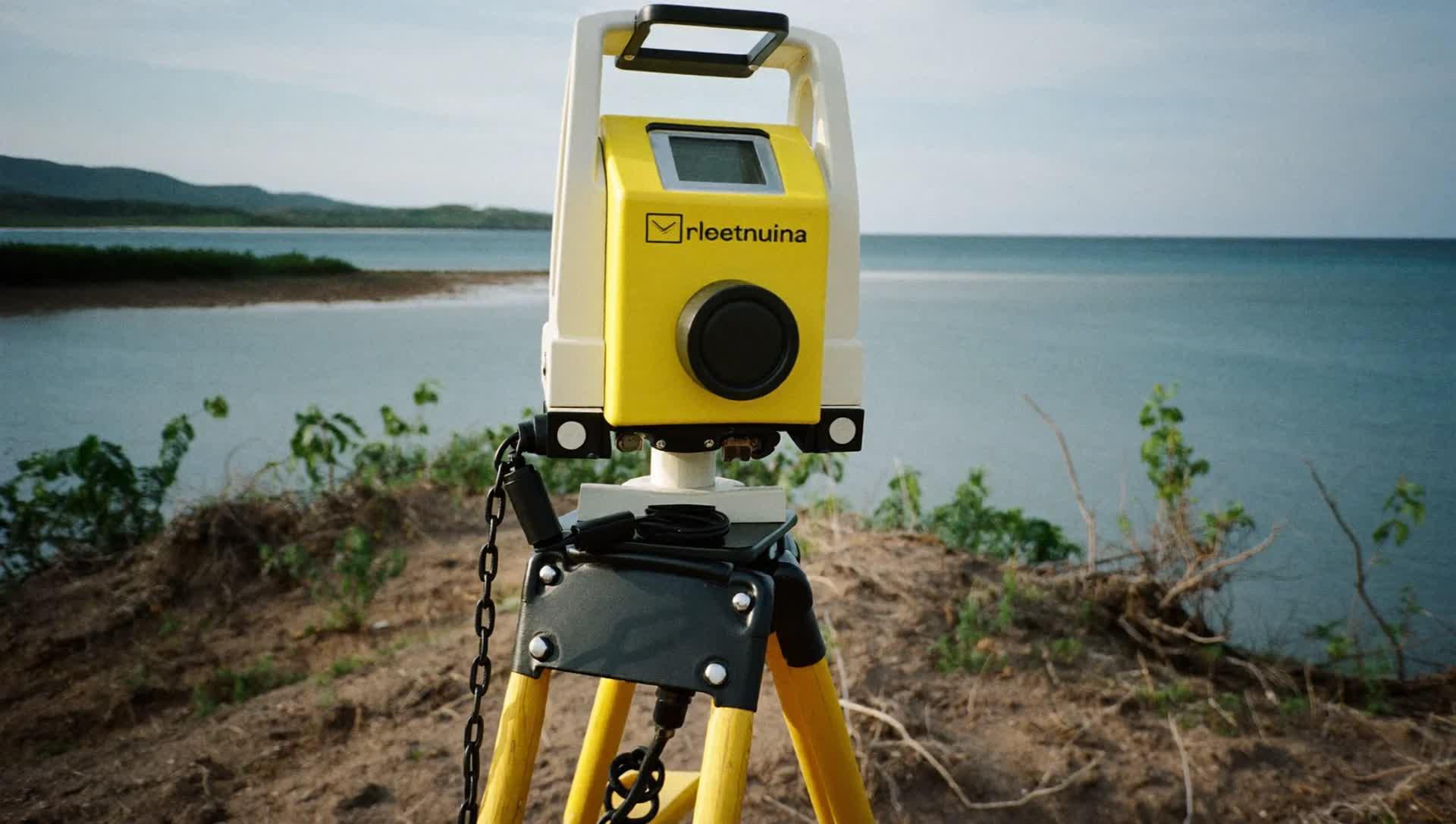

Секрет прост: чем точнее исходные данные, тем меньше сюрпризов на стройке. Топографическая съемка даёт рельеф и существующую застройку, геология раскрывает грунты, воды, просадочность, а транспортные наблюдения показывают фактическую интенсивность и состав потока. Карты охранных зон подсказывают, где проложены кабели, трубопроводы, где проходят санитарно-защитные и водоохранные границы. Экологическая информация — редкие виды, зелёные каркасы, миграционные коридоры животных — помогает заранее увидеть будущие согласования, чтобы не провалиться с головой в доработки перед экспертизой. Иногда полезно добрать социальные данные: школы, предприятия, рынки труда — понимаем, кто и куда поедет завтра, а не только сегодня.
И ещё момент, неочевидный, но важный: цифровые модели рельефа и геологии хороши, но без пунктирной проверки в поле легко ошибиться с отметками, а потом долго выправлять ливнёвку и высотную привязку съездов. Мы всегда закладываем шурфы, контрольные обмеры и повторную привязку геодезической сети — дешёвое действие, зато экономит месяцы.
Техническое задание — это договор о том, какую дорогу мир ждёт от нас. Там фиксируются категория дороги и расчетная скорость, пропускная способность по часам «пик», требования к пересечениям, к пешеходам и велосипедистам, к шумозащите и зелени. Там же — формат выпускной документации, состав разделов, этапность разработки, сроки и «красные линии» по бюджету. Хорошее ТЗ избавляет от гаданий и снимает лишние споры.
Что обязательно включить в техническое задание
- Цель проекта и ожидаемые эффекты: экономия времени, безопасность, доступность.
- Категория дороги, расчетная скорость, пропускная способность по направлению и по часам.
- Сеть связей: примыкания, развязки, улицы-дублёры, маршруты общественного транспорта.
- Требования к пешеходам и велосипедистам: ширины, покрытия, пересечения, безопасность.
- Ограничения: охранные зоны, земля, экология, перенос коммуникаций.
- Состав проектной документации, формат чертежей, модели, сметные требования.
- Сроки, этапность, контрольные точки качества и порядок изменений.
Ключевые исходники и продукт каждого этапа
| Этап | Цель | Основные документы/данные | Результат |
|---|---|---|---|
| Сбор исходных данных | Понять поле условий | Топосъёмка, геология, транспортные обследования, схемы коммуникаций, экологические ограничения | Комплект исходных данных с актами согласования |
| Формирование ТЗ | Зафиксировать требования | Категория, скорости, пропускная способность, требования к безопасности и экологии | Техническое задание с метриками качества |
| Предварительное обоснование | Сузить коридор трассы | Сценарии, сравнение вариантов, предварительные сметы | Выбранный коридор и принципиальные узлы |
| Проектная документация | Разработать решения | Чертежи планов и профилей, решения по одежде и водоотводу, узлы | Полный комплект для экспертизы и строительства |
| Согласования | Разрешить противоречия | Технические условия, охранные зоны, экология, архитектура | Разрешения, заключения, уточнённые решения |
На этом фундаменте дальше строится всё остальное: линейная геометрия, узлы, искусственные сооружения, ливнёвка, благоустройство. Когда базовые согласования пройдены заранее, команда не задыхается от срочных «перешить узел к среде» и спокойно дотягивает качество до стройки.
Трассирование и геометрия: как выбрать коридор и оформить профиль
Трассу выбирают на балансе четырёх факторов: безопасность, стоимость, экология и удобство движения. Геометрию задают план, продольный профиль и поперечное сечение с нормативными радиусами, уклонами и видимостью.
Начинаем с коридора — широкого пояса возможностей, где дорога может пройти с наименьшими потерями. Смотрим на рельеф, водоёмы, застройку, охранные зоны культурного наследия. Подкидываем несколько вариантов, считаем время в пути, стоимость земляных работ, выносы коммуникаций, шумовой след. Часто побеждает не самый прямой вариант, а самый выгодный по балансу земляных масс и стыковок с сетью улиц. Кстати, в равнинной местности решает водоотвод, а в холмистой — безопасность на спусках и подъёмах.
План и радиусы. Радиус кривой выбирается по расчетной скорости и поперечному уклону проезжей части. Чем выше скорость — тем больше радиус, чтобы центробежное ускорение не выбрасывало машину к обочине. Сверх того, обеспечиваем переходные кривые — для плавного набора уклона, чтобы водитель не чувствовал рывка и машина не теряла сцепление.
Продольный профиль — это отметки по оси. Слишком круто — небезопасно зимой, слишком полого — растут насыпи и объём выемок. Нужен умный баланс, а значит, вдоль трассы кладём контрольные точки: пересечения, мосты, водопропускные трубы, существующие улицы. Потом стыкуем отметки так, чтобы вода уходила самотёком туда, где её ждут лотки и коллекторы.
Поперечное сечение. Выбираем число полос, ширины, обочины, разделительные полосы, велодорожки и тротуары. Не забываем о резерве под барьерное ограждение и опоры освещения. Под покрытием — слои основания, а по краям — укрепление обочин и кюветы. Маленькая деталь: закладываем технологическое место под временную схему движения на стройпериод, чтобы потом не приходилось выгрызать из готового.
Нормативные ориентиры для геометрии
| Категория дороги | Расчетная скорость, км/ч | Минимальный радиус в плане, м | Полоса движения, м | Ориентировочная интенсивность, авт/сут |
|---|---|---|---|---|
| Магистральная внегородская (высшая) | 110–130 | 1200–2500 | 3,75 | 40 000+ |
| Магистральная общего пользования | 90–110 | 700–1200 | 3,75 | 20 000–40 000 |
| Региональная/межмуниципальная | 70–90 | 400–700 | 3,5 | 8 000–20 000 |
| Местная | 50–70 | 250–400 | 3,25–3,5 | до 8 000 |
Цифры зависят от климата, рельефа, категории и состава потока. Но логика едина: безопасная геометрия, достаточная видимость, адекватные переходы и ровные сопряжения с существующей сетью. Между прочим, экономия на радиусах и полках видимости бьёт по аварийности сильнее, чем кажется — цена ошибки просматривается в сводках ДТП, а это совсем не те отчёты, которые хочется читать.
Пересечения, развязки и локальные решения
Каждое пересечение — узел, где теряется скорость и накапливается риск. Поэтому пересечения ранжируем: какие оставить в одном уровне с безопасными поворотными полосами и светофорами, где подняться в разные уровни, где уйти на круг. Учитываем пешеходные и велосипедные потоки — подземные и надземные переходы не должны отрезать кварталы друг от друга. Добавляем карманы для остановок общественного транспорта и парковочные заезды у объектов притяжения, иначе хаотичные остановки поглотят полполосы в «час пик».
Дорожная одежда и водоотвод: как назначить конструкцию и не переплатить
Конструкцию дорожной одежды назначают по нагрузке и климату: покрытие, выравнивающий слой, основание и земляное полотно. Водоотвод проектируют системой уклонов, лотков, кюветов и труб, чтобы исключить переувлажнение и разрушения.
Физика проста: покрытие держится ровно столько, сколько держится основание и сколько воды мы ему позволим впитать. От состава потока — грузовые оси и их доля — зависит требуемая несущая способность. От климата — морозостойкость, устойчивость к колееобразованию и теплостойкость. Поэтому сначала собираем интенсивность и осевые нагрузки, затем определяем «эквивалентные проходы» и выбираем конструкцию по дорожноклиматической зоне.
Асфальтобетон или цементобетон? От трафика и температуры. Асфальтобетон гибче, быстрее строится, проще ремонтируется картами. Цементобетон жёстче, дороже при укладке, но устойчив к колейности и жаре, хотя требует внимательной работы с швами и водоотводом. Есть и смешанные решения — основания из укреплённых цементом грунтов с асфальтобетонным покрытием: экономно, если правильно удержать водный режим и температурные швы.
Основание — сердце дороги. Слои из щебня, песка, укреплённых вяжущими смесей и, при необходимости, геосинтетики. Геосетки и геотекстиль работают как арматура и фильтр: распределяют нагрузку, гасят колею и не дают мелким фракциям мигрировать. Земляное полотно укрепляем откосами, нагорными канавами, бермами. Если грунт слабый — торф, пылеватые супеси — идём на замену, усиление или предварительное осушение, иначе дорога «поплывёт» после первой же оттепели.
Водоотвод — страховка всего проекта. Поперечные уклоны проезжей части и обочин направляют воду к лоткам и кюветам, а продольные уклоны — к точкам сброса. В низинах закладываем трубу, на пересечении с ручьём — водопропускную с лотками подводящих канав. Городская среда просит дождеприёмники, подземные коллекторы и локальные очистные сооружения для стока с проезжей части. Система должна быть непрерывной — без «висящих» в воздухе лотков и закрытых заглушками труб.
Пример назначения конструкции по уровню нагрузки
- Низкая нагрузка (местная улица, малый грузовой поток): двухслойное асфальтобетонное покрытие, щебёночное основание, песчаная подушка, геотекстиль по слабым грунтам.
- Средняя нагрузка (региональная дорога, умеренный грузовой поток): износостойкий слой, выравнивающий слой, основание из укреплённых цементом материалов, щебёночный слой, геосетка в зоне растяжения.
- Высокая нагрузка (магистраль, интенсивный грузовой поток): износостойкий и крупнозернистый слои, прочное основание на гидравлическом вяжущем, нижние слои с модифицированными вяжущими, дренирующие прослойки и жёсткая ливнёвка.
Наблюдение из практики: чаще всего дорога изнашивается не сверху, а снизу — вода и усталость основания крошат верх. Поэтому контроль качества материалов, плотности уплотнения и высот — не бюрократия, а гарантия, что через три зимы не придётся объясняться с жителями из-за ям и колеи.
Организация строительства и безопасность: как пройти стройку без срывов
Проект организации строительства задаёт этапность работ, схему движения на период строительства, безопасность и контроль качества. Перед сдачей проводят проверку, а после ввода — мониторинг эксплуатации и корректировочные меры.
Любая стройка дороги — это одновременно и производство, и логистика, и театр на оживлённой сцене. В проекте по стройорганизации раскладываем очереди и захватки, определяем временные объезды и сужения, ставим временные знаки и барьеры, показываем, куда отводим транспорт, где разворачиваем самосвалы и как защищаем пешеходов. Вдоль узких мест планируем ночные смены и «тихие окна», согласуем работы с коммунальными службами, чтобы не перекрыть жизненно важные сети не в тот день.
Безопасность на стройке — система: ограждения, сигнальные фонари, дежурные, связь, брифинги. Пыль и шум прикрываем водополивом и временными экранами. На складах материалов — твёрдое покрытие и дренаж, чтобы техника не вязла, а загрязнение не уходило в ливнёвку. Под каждую операцию — карта контроля: кто отвечает, как принимаем, какие допуски, куда пишем замечания.
Контроль качества. На всех слоях — входной контроль материалов, лабораторные пробы, плотность уплотнения, геометрия: ширины, уклоны, отметки. На покрытиях — ровность, сцепление, водонасыщение, толщина слоёв. Документируем каждый шаг, чтобы потом не спорить «на глаз». И, между прочим, держим в графике «буфер погоды» — неделя-две на дожди и холод, иначе календарь полетит как карточный домик.
Контрольные точки качества, которые нельзя пропустить
- Принятие земляного полотна: плотность, отметки, дренаж, устойчивость откосов.
- Укладка основания: зерновой состав, влажность, толщина и ровность слоя, сцепление с нижележащим слоем.
- Покрытие: температура и вязкость вяжущего, толщина, ровность, водоотвод по факту.
- Водоотвод: непрерывность трассы лотков и труб, уклоны, очистные сооружения, выпуск.
- Безопасность дорожного движения: разметка, ограждения, светофоры, освещение, видимость.
Ввод, мониторинг и «доводка по месту»
После ввода в эксплуатацию первые месяцы — самые показательные. Смотрим, где собирается вода после ливней, какие участки шумят, где образуются «бутылочные горлышки». Подкручиваем режимы светофоров, добавляем барьерные секции, поднимаем люки, если они просели, ставим дополнительные водоприёмники там, где их явно не хватило. Через сезон — повторный осмотр: трещины, колея, кромка, состояние швов и лотков. Так дорога доходит до проектного уровня и «встаёт» на плановое обслуживание без любимых внезапностей.
Экология, городская среда и экономическая эффективность: как удержать баланс
Экологические решения и экономия не противоречат, если считать по жизненному циклу: меньше воды в конструкции, меньше ремонтов; больше зелени и шумапоглощения, меньше жалоб и штрафов. В городской среде дорога — не шрам, а стык районов: важно прошить её переходами, зелёными «карманами» и понятной навигацией.
Экология для дороги — это не только охрана редких видов и водоохранные режимы. Это ещё и шум, и пыль, и свет. Если заранее продумать экраны, графики работ, полив, локальные очистные, получится тише и чище без лишних денег на переделки. Ландшафтные решения — укрепление откосов травосмесями, посадка кустарников, дождевые сады у кромки лотков — помогают воде уходить, пыли оседать, а глазу водителя отдыхать, что тоже влияет на безопасность.
Про городскую среду — особая песня. Пешеходные потоки не должны упираться в заборы; велосипедисты — вынужденно спрыгивать на тротуар; пассажиры — идти сто метров до остановки по грунту. В каждом узле ищем «людскую» логику движения и поддерживаем её переходами, островками безопасности, логичными маршрутами общественного транспорта. Так исчезает нелюбимая «барьерность», а дорога перестаёт спорить с городом.
Экономика проекта прозрачно видна через жизненный цикл. Стоимость стройки — лишь часть уравнения; дальше идут обслуживание, ямочный ремонт, восстановление слоёв, переработка материалов. Заложив долговечность и ремонтопригодность — доступ к ливнёвке, сегментные барьеры, ремонтные карты — мы платим меньше через пять-десять лет, чем сэкономили на старте. Честно говоря, эта арифметика всегда выигрывает у «дешёвых» решений, которые ломаются в первый серьёзный сезон.
Небольшой чек-лист целостности проекта
- Связность: дорога дружит с сетью улиц, пешеходными и веломаршрутами, общественным транспортом.
- Безопасность: видимость, радиусы, уклоны, островки, ограждения и освещение работают вместе.
- Долговечность: конструкция и водоотвод подобраны под нагрузку и климат, контролируется качество.
- Экология: стоки очищаются, шум гасится, зелёные решения интегрированы, загрязнение не уходит в почву.
- Экономика: просчитан жизненный цикл, предусмотрена ремонтопригодность и доступ к коммуникациям.
Частые ошибки и как их избежать
Список короткий, но цепкий. Возьмём четыре типичных промаха: недооценка геологии, игнорирование водоотвода, «урезание» радиусов и слабый стройконтроль. Первая ошибка тянет просадки и трещины: лечится дополнительными изысканиями и контрольными шурфами. Вторая — лужи, наледь, разрушение основания: нужна непрерывная система ливнёвки и проверка уклонов «в поле». Третья — аварийность и разбитые обочины: радиусы и переходные кривые должны соответствовать скорости, как бы ни давил бюджет. Четвёртая — неравномерность качества: спасает пооперационный контроль, лаборатория на площадке и жёсткая фиксация допусков.
Есть ещё мелочи, которые подтверждаются опытом. Не ставить дождеприёмник в самой низкой точке без обходного канала — забьётся, и вода подмоет основание. Не экономить на геотекстиле при слабых грунтах — дороже выйдет поднимать просевшую кромку. И не забывать про эксплуатационников: пригласите их на проектную стадию, они укажут, где нужно дополнительное окно доступа, чтобы потом не вскрывать покрытие ради одной задвижки.
Итог: дорожное проектирование как управляемый процесс
Проектирование автомобильных дорог — это цепочка решений, где каждое опирается на предыдущее: точные исходные данные и внятное ТЗ; разумное трассирование с безопасной геометрией; конструкция покрытия, оснований и водоотвода, рассчитанная под нагрузку и климат; стройорганизация, которая бережёт и сроки, и людей. Когда эта логика собрана, дорога получается ровной не только по поверхности, но и по управлению рисками.
Сильный проект — тот, в котором нет «слепых пятен»: геология проверена, ливнёвка непрерывна, узлы дружат с городом, а качество подтверждено измерениями. Такой подход экономит годы, деньги и нервы всем участникам — от заказчика до жителей. И это, пожалуй, лучший критерий того, что дорога спроектирована правильно.
