Геодезия для реконструкции дорог: этапы, методы, нормы и контроль
Когда дорога уже существует, геодезия обязана показать её правду: фактическую ось, профиль, дефекты, скрытые пересечения с коммуникациями. В реконструкции решают не «что есть в проекте», а «как оно стоит на земле сейчас». Надёжная съёмка, понятные допуски, продуманный контроль — и проектировщик получает точную основу, а подрядчик — спокойный фронт работ.
Кстати, практический путеводитель легко спрятать в одном простом переходе: Геодезия для реконструкции существующих дорог. Но вместо спрятанного — раскрытый план: от задач и технологий до организации безопасности на трассе и финальной выдачи данных, которая без «сюрпризов» пройдёт проверку у заказчика.
Задачи геодезии при реконструкции действующей дороги
Геодезия при реконструкции дороги фиксирует текущее состояние всей полосы отвода: ось, продольный и поперечный профиль, покрытия, водоотвод, обочины, сооружения, коммуникации и ограничения. Результат — точная геометрия для проектирования и расчёта объёмов без догадок.
С этого обычно и начинается трезвый разговор о рисках. Реконструкция — это не «с нуля», а «поверх реальности»: где-то бордюр ушёл на три сантиметра, где-то кювет на глаз сухой, а в паводок — как озеро; опоры освещения чудесно «плавают» на 5–7 сантиметров от проекта, а под асфальтом лежит забытый кабель. Поэтому перечень задач широк, но логичен.
Что фиксируем обязательно. Ось дороги и пикетаж с привязкой к устойчивой опорной сети; ширины полос, мощение, деформации и трещины; продольный профиль и поперечники с шагом, достаточным для будущей модели; дорожные сооружения — мосты, путепроводы, подпорные стенки, лотки, ливневая канализация, ограждения, барьеры; обочины, откосы, водоотвод и водопропускные трубы; существующие инженерные сети с отметками глубин по люкам, колодцам, камерам; остановки, примыкания, заезды на частные территории, парковочные карманы; опоры и фундаменты освещения, опоры контактной сети, знаки, светофоры; деревья, кустарники, заборы и всё, что повлияет на работы и безопасность.
Часть задач «молчит» без вскрытия. Подземные коммуникации требуют согласования и георадиолокации — это уже отдельный фронт с трассоискателями и георадарами. Однако и без полного вскрытия можно аккуратно собрать «скелет»: отметки по устьям колодцев, ходы каналов, направления, глубины по паспортам и съемке — достаточно, чтобы спланировать этапность, не лезть вслепую и не останавливать подрядчика в разгар сезона.
По масштабам и допускам. Для большинства задач реконструкции уместен детальный уровень — условно «масштаб» 1:500 для застроенных участков и сложных узлов, и «крупнее» 1:1000–1:2000 на свободных протяжённых отрезках. Детализация и допуски задаются техническим заданием, однако в практике разумно держать горизонтальную погрешность на уровне сантиметровых значений, а по высоте — не хуже, чем перепады, влияющие на уклоны и водоотвод. Проще говоря — не промахнуться настолько, чтобы вода стояла там, где должна утекать.
И ещё одно — проверяемость. Любая точка, линия, отметка должны быть воспроизводимы при независимой повторной съемке: те же методики, контрольные цели, дублирующие промеры. Реконструкция «любит» подтверждения. И они экономят деньги, когда дело дойдёт до споров о сантиметрах.
Технологии и оборудование: где что даёт лучшую точность
Технологии комбинируются: тахеометр даёт опорную точность на ключевых деталях, лидарное сканирование быстро собирает «тело» дороги и обочин, а глобальная навигационная спутниковая система с кинематической обработкой в реальном времени ускоряет трассировку и контроль. Беспилотный летательный аппарат дополняет картину там, где нужна площадь и обзор.
Чтобы говорить без аббревиатурного тумана, оговорим термины. Глобальная навигационная спутниковая система (GNSS) — эффективный инструмент для планово-высотной привязки и оперативной трассировки. Кинематическая обработка в реальном времени (RTK) помогает укладываться в сантиметры на «чистой» местности. Лидарное сканирование (LiDAR) быстро собирает облако точек с высокой плотностью на проезжей части и обочинах, в мобильном и наземном исполнении. Беспилотный летательный аппарат (UAV) пригодится для ортофотопланов и оценки прилегающих территорий. Информационное моделирование строительства (BIM) связывает геодезию с проектом — от облака точек до модели, которую поймёт проектировщик и строитель. Далее в статье используются только русские наименования без дублирования в скобках — так яснее и чище.

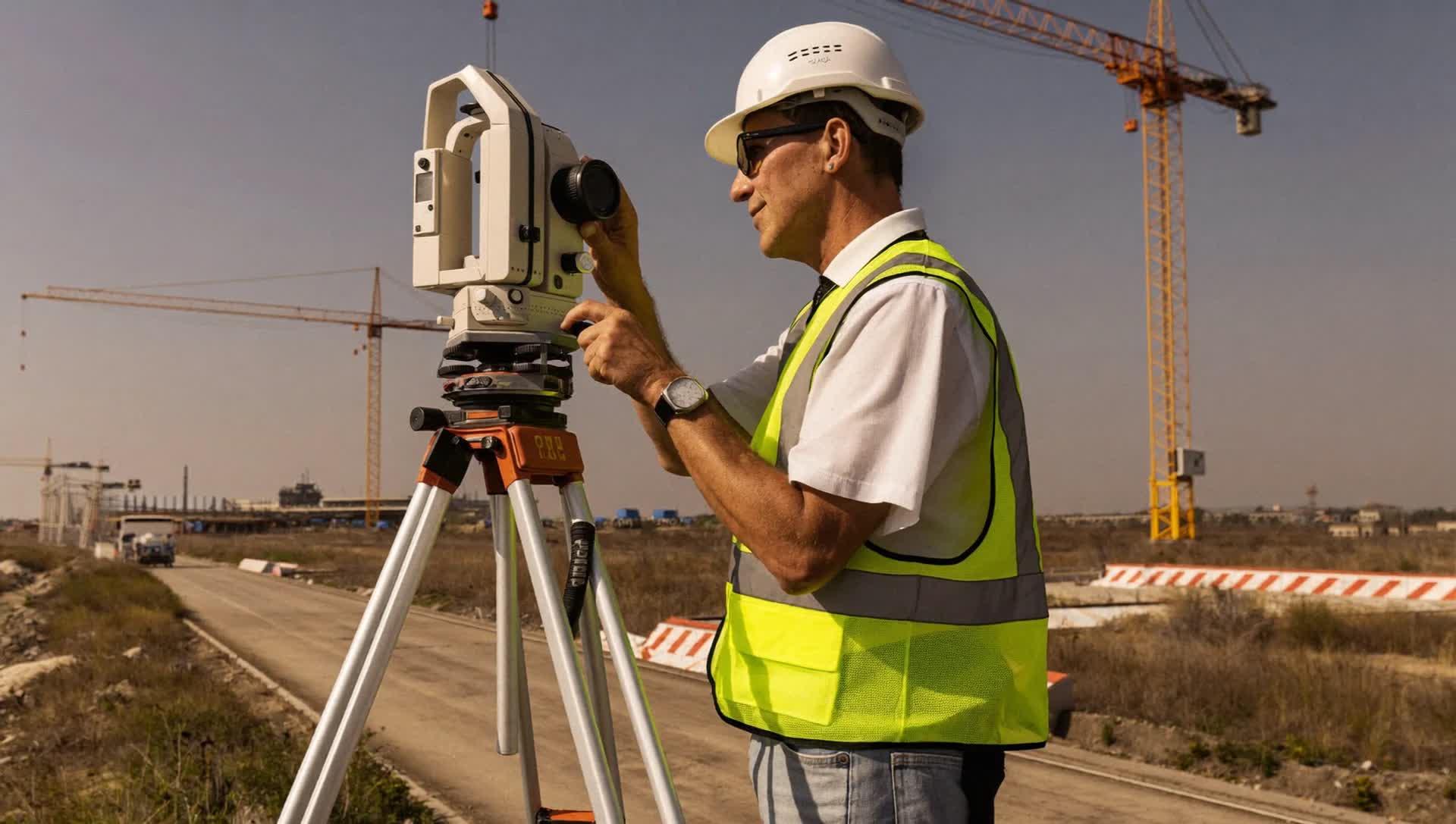

Начнём с «классики». Тахеометр — фундаментальный инструмент детализации. Им удобно снимать ось, ребра жёсткости, кромки асфальта, бордюры, элементы водоотвода, стыки, температурные швы, места деформаций. Снимать им всю трассу на десятки километров — долго, зато самая «тонкая» геометрия получается именно так. Часто логичным бывает подход: базовая сетка, ключевые узлы и «опасные» точки — тахеометром, остальное — сканированием.
Лидар наземный — словно кисть широкой заливки. За смену собирается плотное облако по покрытиям, обочинам, прилегающим элементам. Важный нюанс — отражающие поверхности и «чёрный» асфальт; выбор параметров, плотность и расстояние до объекта влияют на шумы, которые потом придётся чистить. Мобильное сканирование на автомобиле ускоряет процесс на протяжённых участках, но предъявляет требования к калибровке платформы, качеству привязки к опорной сети и прямой видимости на ключевых отрезках. В узких дворах и под кронами деревьев приходится комбинировать с другими методами.
Глобальная навигационная спутниковая система выручает в трассировке, проставлении пикетажа, контроле повторяемости и оперативных «доборах». Но у неё свои слабости — затенения, мосты, высокие фасады. На действующей дороге это не редкость, поэтому карта затенений и смесь методик — обязательны. Там, где сигнал нестабилен, не стоит упорствовать — проще поставить дополнительный ход и снять ключевые элементы тахеометром.
Беспилотный летательный аппарат — инструмент площади. Ортофотоплан, оценка полосы отвода, прилегающие территории, парковки, сложные развязки — всё это видно сверху. Для профилей и точных отметок покрытия, особенно в затенениях, он уступит наземным методам. Однако для ситуационной картины и контроля объёмов земляных работ — незаменим.
Наконец, связка с информационным моделированием строительства. Облако точек — не цель, а средство. Из него рождается цифровая модель местности, поверхность основания, линии разрыва, труба «воды» с уклонами и отметками. Проектировщик ждёт не папки с «сырыми» файлами, а согласованные поверхности, оси и каталоги объектов с атрибутами — иначе точность теряется в передаче.
| Метод | Практическая точность (план/высота) | Лучшие задачи | Ограничения |
|---|---|---|---|
| Тахеометр | сантиметры/сантиметры | Кромки, бордюры, водоотвод, узлы, конструкции | Медленно на длинных участках, требуется видимость |
| Лидарное сканирование наземное | сантиметры/сантиметры | Покрытия, обочины, откосы, фасады на обочине | Шумы на чёрных и блестящих поверхностях, потребность в чистке |
| Лидарное сканирование мобильное | сантиметры-десятки миллиметров/сантиметры | Протяжённые участки, быстрая инвентаризация | Требует калибровки, устойчивой привязки и прямых участков |
| Беспилотный летательный аппарат (фотограмметрия/лидар) | сантиметры-десятки сантиметров/десятки сантиметров | Ортофотопланы, полоса отвода, прилегающие территории | Слабее по отметкам покрытия и под кронами деревьев |
| Глобальная навигационная спутниковая система | сантиметры-десятки миллиметров/сантиметры | Пикетаж, опорная сеть, оперативные «доборы» | Затенения, мосты, плотная застройка снижают точность |
Исходные данные, допуски и контроль качества результата
Качество начинается с исходных данных: координатная система, высотная основа, опорная сеть, зоны ответственности и форма выдачи фиксируются в техническом задании. Допуски объявляются до начала съемки, а контроль — планируется как часть работ, а не дополнение «в конце».
Первая «ступень» — согласованная система координат и высот. Если проект ведётся в принятой региональной системе, то и всё поле нужно туда посадить, с проверкой геоидной модели и высотной основы. Если заказчик требует локальную условную систему — так и быть, но с паспортом преобразований, чтобы ни одна отметка не потерялась в пересчётах. На удивление часто проблемы реконструкции — не в миллиметрах, а в несведённых системах координат между разными подрядчиками.
Вторая — опорная сеть. Прочные, защищённые, повторяемые точки. В шаговой доступности для тахеометра, с хорошей видимостью для спутниковой привязки, вне зон возможного демонтажа во время стройки. Паспорт сети обязателен: эскизы, фотографии, координаты, высоты, методика определения, даты. Это тот «скелет», на котором держится вся дальнейшая работа.
Третья — допуски. Не «как получится», а «как договорились». Для геометрии покрытия, бордюров и кромок уместны сантиметровые допуски. Для земляного полотна и прилегающих площадей допустимы значения крупнее, но не такие, чтобы исказить уклоны и водоотвод. Для инженерных сетей лучше говорить в диапазонах, потому что глубина и доступность различаются. Ключевой принцип прост: точнее снимаем там, где ошибка дороже всего — на покрытии, в узлах, в местах пересечения с коммуникациями и на участках с проблемным водоотводом.
Четвёртая — контроль. В план качества закладывается повторная съемка выборочных участков, перекрёстные методы (например, тахеометр против лидарного облака точек), контрольные цели и «слепые» проверки, когда исполнитель не знает эталонных значений. Протоколы контроля не прячутся в конец отчёта, а прикладываются к каждой партии данных — так заказчик и проектировщик видят, что съёмка не просто «красивая», а подтверждённая.
И, наконец, выдача. Слои, классификатор, кодирование объектов, имена полей, единицы измерения — всё согласуется заранее. Поверхности дороги и обочин, оси, поперечники, линии разрыва, подпорные и водоотводные элементы, точки опорной сети, ситуации с высотами — всё должно «вставать» в программные комплексы проектировщика без реанимации руками. Любая «ручная реанимация» — будущая ошибка.
| Параметр | Базовый допуск (уточняется в ТЗ) | Как контролировать | Комментарий |
|---|---|---|---|
| Положение кромки покрытия | сантиметры по плану и высоте | Дублирующие промеры тахеометром на контрольных отрезках | Критично для уклонов и привязки бордюров |
| Продольный профиль | сантиметры по высоте | Сравнение по пикетажу с независимой серией измерений | Влияет на водоотвод и проектный «шнур» |
| Поперечники | сантиметры по плану и высоте | Частотный контроль через каждый заданный шаг | Определяют уклоны, накопление воды и безопасность |
| Инженерные сети (по отметкам элементов) | сантиметры-десятки сантиметров | Сведение съемки, паспортов и при необходимости трассоискания | Глубина и доступность варьируют, допуск настраивается |
| Опорная сеть | десятки миллиметров | Повторные уравнивания и независимая проверка | Основа для всех последующих измерений |
Организация полевых работ на оживлённой трассе
Безопасность и этапность — первыми в плане: схема ограждения, часы минимум трафика, дежурные наблюдатели и служебный автомобиль с сигнальными огнями. Съёмка ведётся «кусочками», чтобы не вызывать заторы, а ключевые узлы закрываются в зонах с ограничением скорости или ночью.
Начинаем не с измерений, а с разрешений и согласований. Кто отвечает за временную организацию движения? Где будут стоять конусы, щиты, ограждения? Какая связь между бригадой на дороге и координатором? Это не формальности — на центральных проспектах и на скоростных трассах от этого зависит, доберутся ли приборы и люди домой в тот же день. Между прочим, заранее определённые «окна» (рано утром, ночью, в выходные) иногда дают больше точности, чем идеальный прибор.
Разбиваем трассу на участки, в каждом — опорные точки, удобные для остановок и контроля. Для мобильного сканирования маршрут готовится с привязкой к этим «якорям». Для наземного — закладываются точки с хорошей видимостью и безопасной зоной работы. На мостах и развязках без этого никак — там сложнее всего с затенениями и отражениями.
Контроль мокрых и «скользких» историй — обязательный пункт. Там, где вода «любит» стоять после дождя, делается дополнительная серия высотных измерений. По свежему асфальту в жару лучше не бегать — колебания показаний датчиков не шутка; для ответственных отметок берутся повторные сессии, а в отчёте честно указывается время суток и погодные условия.
Организация бригады. Один человек — за прибором, другой — за безопасностью, третий — за метками и отражателями. Смешно звучит на бумаге, но в реальности спасает, когда поток машин внезапно ускоряется, а у оператора в этот момент «убегает» визир. Если работать ночью, обязательны дополнительные световые комплекты, светоотражающие жилеты и фонари так, чтобы было видно с любой полосы.
И, конечно, коммуникации с жителями и бизнесами вдоль трассы. Съёмка у въездов, парковок, подъездов — конфликтный сюжет. План оповещения, короткие «окна» и быстрая отработка проблемных мест упрощают жизнь всем. Иногда разговор с охраной торгового центра экономит больше времени, чем самые продвинутые методики камеральной обработки.
- Не работать без схемы безопасной организации дорожного движения и ответственного на связи.
- Не экономить на опорной сети и контрольных точках — дороже выйдет при спорах.
- Не надеяться на один метод — комбинация даёт устойчивую точность и воспроизводимость.
- Не оставлять «сырые» облака точек без классификации и линий разрыва — проектировщик не волшебник.
- Не забывать про погодные окна и сезонность — уклоны «ведут» воду по-разному в разное время года.
От данных к модели: что передаём проектировщику и как избежать потерь
Проектировщику нужны согласованные поверхности, оси, поперечники, каталоги объектов и отчёты о контроле — не набор «тяжёлых» файлов. Модель должна открываться, проверяться по ведомостям и воспроизводиться при повторной съемке.
Идём по порядку. Сначала облако точек приводится к чистому состоянию: удаляются шумы, классифицируются поверхности дороги, обочин, откосов, конструкции. Линии разрыва — это не опция, а необходимость: кромки, бордюры, грани лотков, границы откосов, ограждения. Без них любая поверхность «расплывётся» и нарисует уклон, которого на месте никогда не было.
Далее рождается цифровая модель местности и поверхность дороги. Для каждой — журнал построения: какие точки вошли, какие отфильтрованы, как обработаны «висячие» и «висящие» над проезжей частью элементы. Приложения — графики плотности точек, карты отклонений между методами (например, между тахеометром и лидарным облаком) на контрольных секциях. Это не занудство, а гарантия, что на чертеже не окажется ловушки.
Оси и пикетаж — внятно и единообразно. Каталоги поперечников с описанием форматов, шагов, выходных файлов, чтобы расчет объёмов не завис от человеческого фактора. Для инженерных сетей — перечень источников (съёмка, паспорта, согласования) с отметкой надежности. Места сомнений лучше подчеркнуть, чем спрятать; через месяц они станут аварийными ямами, если сейчас промолчать.
Связь с информационным моделированием строительства — бонус, который быстро станет стандартом. Если модель передаётся в системах, где дороги «понимают» поверхности, оси, коридоры, то и скорости проектирования, и качество чертежей растут. Тут важно, чтобы объекты имели атрибуты: тип покрытия, год укладки, дефекты, степень износа, принадлежность. Тогда на этапе ведомостей проект и сметы не расходятся на ровном месте.
И финальный штрих — «человеческая читабельность». Папка проекта с понятной структурой: опорная сеть, исходные данные, полевая съемка, облака, поверхности, оси и поперечники, отчёты контроля, пояснительная записка. Каждому файлу — короткое описание. Когда через полгода придётся срочно проверить отметки на примыкании, никто не будет искать «тот самый» файл среди десяти копий с названиями из случайных букв.
Чтобы не расписывать историю каждый раз, держим короткий чек-лист передачи данных:
- Системы координат и высот, паспорт опорной сети.
- Облако точек с классификацией и линиями разрыва.
- Цифровая модель местности, поверхность дороги, отдельные поверхности по слоям (если требуется).
- Оси и пикетаж, каталоги поперечников и ведомости.
- Инженерные сети с источниками и уровнями доверия к каждому элементу.
- Протоколы контроля качества и карты отклонений между методами съемки.
- Пояснительная записка по методикам и погодным условиям измерений.
Да, это звучит как много работы. Но как только это становится рутиной, споры уходят. И дороги — вопреки мифам — начинают ремонтировать быстрее, с меньшим количеством переделок и без неожиданных «озёр» там, где должны быть сухие полосы.
Раз уж речь о «тонких местах», напоследок — несколько частых ошибок и способов их погасить ещё на берегу:
- Неполное закрытие развязок. Лекарство — предварительная карта сложных узлов и отдельные сессии для каждого яруса.
- Недоучёт сезонных деформаций. Лекарство — повторная высотная серия в иное время суток или года на «мокрых» местах.
- Несведённые системы координат у разных подрядчиков. Лекарство — единый паспорт преобразований и единая опорная сеть.
- Передача «сырых» облаков без классификации. Лекарство — обязательная классификация и контрольные разрезы.
- Игнорирование безопасности и трафика. Лекарство — согласованные «окна», ограждения, дежурные и план маршрутов.
Когда эти мелочи под контролем, реконструкция идёт как по писаному. И геодезия перестаёт быть «узким горлышком», становясь тем, чем и должна быть — базовой опорой проекта, чёткой и проверяемой.
Выходит простой вывод. Геодезия для реконструкции — это смесь инженерной строгости и здравого смысла. Строгость — в точностях, допусках, протоколах контроля. Здравый смысл — в выборе времени, маршрутов, методик и в уважении к действующей дороге, которая пока продолжает жить и возить людей. Когда обе части на месте, домыслы уходят, а остаётся аккуратная цифра, на которую можно опереться без страха за каждый сантиметр.
Именно этот стык определяет успех: реалистичная программа работ, комбинированные технологии, продуманная безопасность и прозрачная передача данных проектировщику. Хорошая геодезия незаметна — она просто не даёт повода спорить. А для реконструкции это почти синоним качества.
